Vestavná vřetena
Inteligentní vřetena Cleco DGD™ jsou exkluzivním příslušenstvím montážních řešení, kombinující sníženou podlahovou plochu, méně kabelů a vysokorychlostní dostupnost pro automatické upevňovací aplikace. Inteligentní vřetena poskytují široký rozsah schopností točivého momentu a špičkových volných otáček.

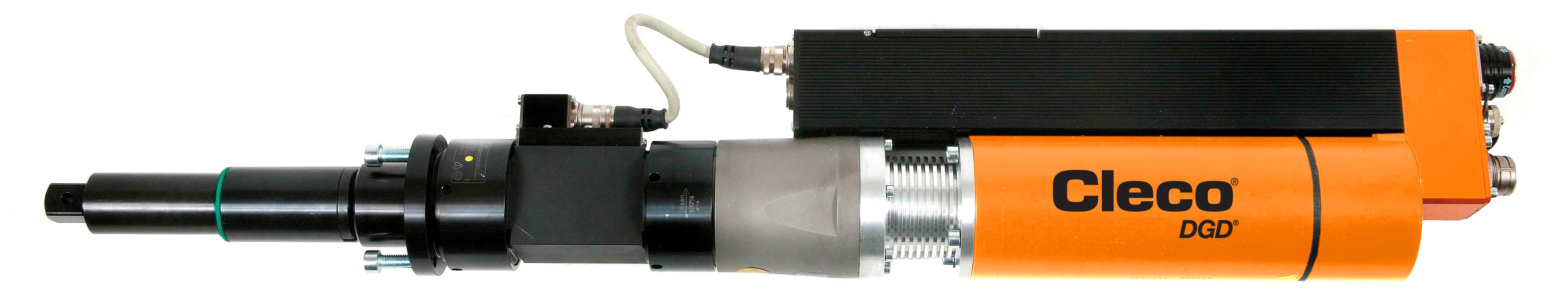

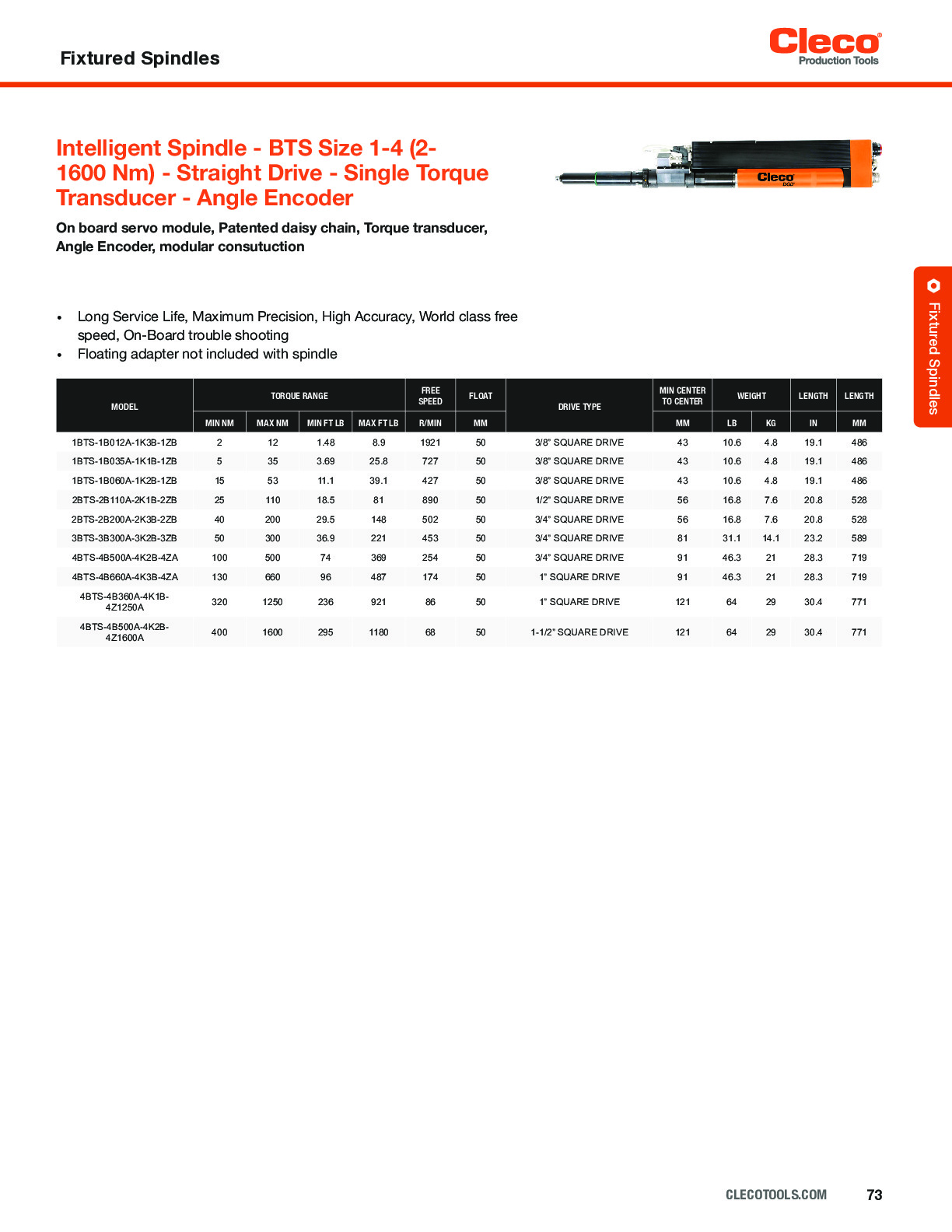

Inteligentní vřeteno - BTS Velikost 1-4 (2-1600 Nm)
- Přímý pohon - Snímáč točivého momentu - Úhlový snímáč
Palubní servomodul, patentovaný převod, snímač točivého momentu, úhlový kodér, modulární konstrukce
• Dlouhá životnost, maximální přesnost, vysoká přesnost, rychlost na světové úrovni, řešení problémů na palubě
• Plovoucí adaptér není součástí vřetena
| MODEL | TORQUE RANGE | FREE SPEED | FLOAT | DRIVE TYPE | MIN CENTER | WEIGHT | LENGTH | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MIN NM | MAX NM | MIN FT LB | MAX FT LB | R/MIN | MM | MM | LB | KG | IN | MM | ||
| 1BTS-1B012A-1K3B-1ZB | 2 | 12 | 1.48 | 8.9 | 1921 | 50 | 3/8” SQUARE DRIVE | 43 | 10.6 | 4.8 | 19.1 | 486 |
| 1BTS-1B035A-1K1B-1ZB | 5 | 35 | 3.69 | 25.8 | 727 | 50 | 3/8” SQUARE DRIVE | 43 | 10.6 | 4.8 | 19.1 | 486 |
| 1BTS-1B060A-1K2B-1ZB | 15 | 53 | 11.1 | 39.1 | 427 | 50 | 3/8” SQUARE DRIVE | 43 | 10.6 | 4.8 | 19.1 | 486 |
| 2BTS-2B110A-2K1B-2ZB | 25 | 110 | 18.5 | 81 | 890 | 50 | 1/2” SQUARE DRIVE | 56 | 16.8 | 7.6 | 20.8 | 528 |
| 2BTS-2B200A-2K3B-2ZB | 40 | 200 | 29.5 | 148 | 502 | 50 | 3/4” SQUARE DRIVE | 56 | 16.8 | 7.6 | 20.8 | 528 |
| 3BTS-3B300A-3K2B-3ZB | 50 | 300 | 36.9 | 221 | 453 | 50 | 3/4” SQUARE DRIVE | 81 | 31.1 | 14.1 | 23.2 | 589 |
| 4BTS-4B500A-4K2B-4ZA | 100 | 500 | 74 | 369 | 254 | 50 | 3/4” SQUARE DRIVE | 91 | 46.3 | 21 | 28.3 | 719 |
| 4BTS-4B660A-4K3B-4ZA | 130 | 660 | 96 | 487 | 174 | 50 | 1” SQUARE DRIVE | 91 | 46.3 | 21 | 28.3 | 719 |
| 4BTS-4B360A-4K1B-4Z1250A | 320 | 1250 | 236 | 921 | 86 | 50 | 1” SQUARE DRIVE | 121 | 64 | 29 | 30.4 | 771 |
| 4BTS-4B500A-4K2B- 4Z1600A |
400 | 1600 | 295 | 1180 | 68 | 50 | 1-1/2” SQUARE DRIVE | 121 | 64 | 29 | 30.4 | 771 |

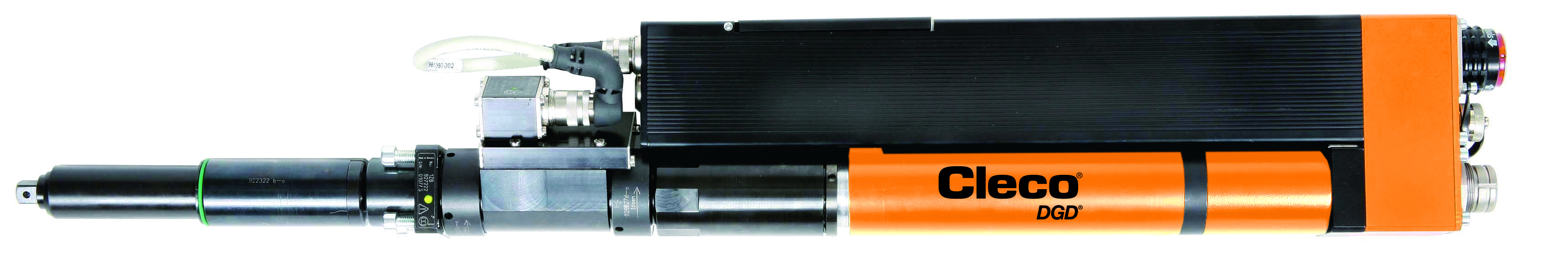

Inteligentní vřeteno - BTSE Velikost 1-4 (2-2800 Nm)
- Přímý pohon - Snímač točivého momentu
Palubní servomodul, Patentovaný převod, Snímač točivého momentu, , Modulární konstrukce
• Dlouhá životnost, maximální přesnost, vysoká přesnost, rychlost na světové úrovni, řešení problémů
• Plovoucí adaptér není součástí vřetena
| MODEL | TORQUE RANGE | FREE SPEED | FLOAT | DRIVE TYPE | MIN CENTER | WEIGHT | LENGTH | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MIN NM | MAX NM | MIN FT LB | MAX FT LB | R/MIN | MM | MM | LB | KG | IN | MM | ||
| 1BTSE-1B012A-1M3B-1ZB | 2 | 12 | 1.48 | 8.85 | 1921 | 50 | 3/8” SQUARE DRIVE | 43 | 10.6 | 4.8 | 19.1 | 486 |
| 1BTSE-1B035A-1M1B-1ZB | 5 | 35 | 1.48 | 25.8 | 727 | 50 | 3/8” SQUARE DRIVE | 43 | 10.6 | 4.8 | 19.1 | 486 |
| 1BTSE-1B060A-1M2B-1ZB | 15 | 53 | 11.1 | 39.1 | 427 | 50 | 3/8” SQUARE DRIVE | 43 | 10.6 | 4.8 | 19.1 | 486 |
| 2BTSE-2B110A-2M1B-2ZB | 25 | 110 | 18.4 | 81.1 | 890 | 50 | 3/8” SQUARE DRIVE | 56 | 16.8 | 7.6 | 20.8 | 528 |
| 2BTSE-2B200A-2M3B-2ZB | 40 | 200 | 29.5 | 146 | 502 | 50 | 3/8” SQUARE DRIVE | 56 | 16.8 | 7.6 | 20.8 | 528 |
| 3BTSE-3B300A-3M2B-3ZB | 50 | 300 | 36.9 | 221 | 453 | 50 | 3/8” SQUARE DRIVE | 81 | 31.1 | 14.1 | 23.2 | 589 |
| 4BTSE-4B500A-4M2B-4ZA | 100 | 500 | 73.8 | 369 | 254 | 50 | 3/8” SQUARE DRIVE | 91 | 46.3 | 21 | 28.3 | 719 |
| 4BTSE-4B660A-4M3B-4ZA | 130 | 660 | 95.9 | 487 | 174 | 50 | 3/8” SQUARE DRIVE | 91 | 46.3 | 21 | 28.3 | 719 |
| 4BTSE-4B360A-4M1B-4Z1250A | 320 | 1250 | 236 | 922 | 86 | 50 | 3/8” SQUARE DRIVE | 121 | 64 | 29 | 30.4 | 771 |
| 4BTSE-4B500A-4M2B-4Z1600A | 400 | 1600 | 295 | 1180 | 68 | 50 | 3/8” SQUARE DRIVE | 121 | 64 | 29 | 30.4 | 771 |
| 4BTSE-4B660A-4M3B-4Z2800G | 980 | 2800 | 773 | 2065 | 37 | 50 | 3/8” SQUARE DRIVE | 160 | 88 | 39.73 | 31.1 | 790 |
Inteligentní vřeteno - BTS Velikost 1-4 (2- 1600 Nm)
- Přímý pohon - Dvojitý smímač točivého momentu - Dvojitý úhlový snímač
Palubní servomodul, Patentovaný řetěz, Twin Torque měnič, Úhlový kodér, Modulární konstrukce
• Dlouhá životnost, maximální přesnost, vysoká přesnost, rychlost na světové úrovni, řešení problémů
• Plovoucí adaptér není součástí vřetena
| MODEL | TORQUE RANGE | FREE SPEED | FLOAT | DRIVE TYPE | MIN CENTER | WEIGHT | LENGTH | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MIN NM | MAX NM | MIN FT LB | MAX FT LB | R/MIN | MM | MM | LB | KG | IN | MM | ||
| 1BTS-1B012A-2/1K3B-1ZB | 2 | 12 | 1.48 | 8.9 | 1921 | 50 | 3/8” SQUARE DRIVE | 43 | 11.9 | 5.4 | 22.3 | 566 |
| 1BTS-1B035A-2/1K1B-1ZB | 5 | 35 | 3.69 | 25.8 | 727 | 50 | 3/8” SQUARE DRIVE | 43 | 11.9 | 5.4 | 22.3 | 566 |
| 1BTS-1B060A-2/1K2B-1ZB | 15 | 53 | 11.1 | 39.1 | 427 | 50 | 3/8” SQUARE DRIVE | 43 | 11.9 | 5.4 | 22.3 | 566 |
| 2BTS-2B110A-2/2K1B-2ZB | 25 | 110 | 18.5 | 81 | 890 | 50 | 1/2” SQUARE DRIVE | 56 | 19.2 | 8.7 | 24.6 | 625 |
| 2BTS-2B200A-2/2K3B-2ZB | 40 | 200 | 29.5 | 148 | 502 | 50 | 3/4” SQUARE DRIVE | 56 | 19.2 | 8.7 | 24.6 | 625 |
| 3BTS-3B300A-2/3K2B-3ZB | 50 | 300 | 36.9 | 221 | 453 | 50 | 3/4” SQUARE DRIVE | 81 | 35.7 | 16.2 | 27.6 | 701 |
| 4BTS-4B500A-2/4K2B-4ZA | 100 | 500 | 74 | 369 | 254 | 50 | 3/4” SQUARE DRIVE | 91 | 53 | 24 | 33.3 | 846 |
| 4BTS-4B660A-2/4K3B-4ZA | 130 | 660 | 96 | 487 | 174 | 50 | 1” SQUARE DRIVE | 91 | 53 | 24 | 33.3 | 846 |
| 4BTS-4B360A-2/4K1B-4Z1250A | 320 | 1250 | 236 | 922 | 86 | 50 | 1” SQUARE DRIVE | 121 | 71 | 32 | 35.4 | 899 |
| 4BTS-4B500A-2/4K2B-4Z1600A | 400 | 1600 | 295 | 1180 | 68 | 50 | 1-1/2” SQUARE DRIVE | 121 | 71 | 32 | 35.4 | 899 |
