Pneumatické šroubováky pistolové
Kompaktní design zvyšuje produktivitu, šetří hmotnost a snadno se ovládá. Dá se
integrovat do jakéhokoli montážního prostředí.

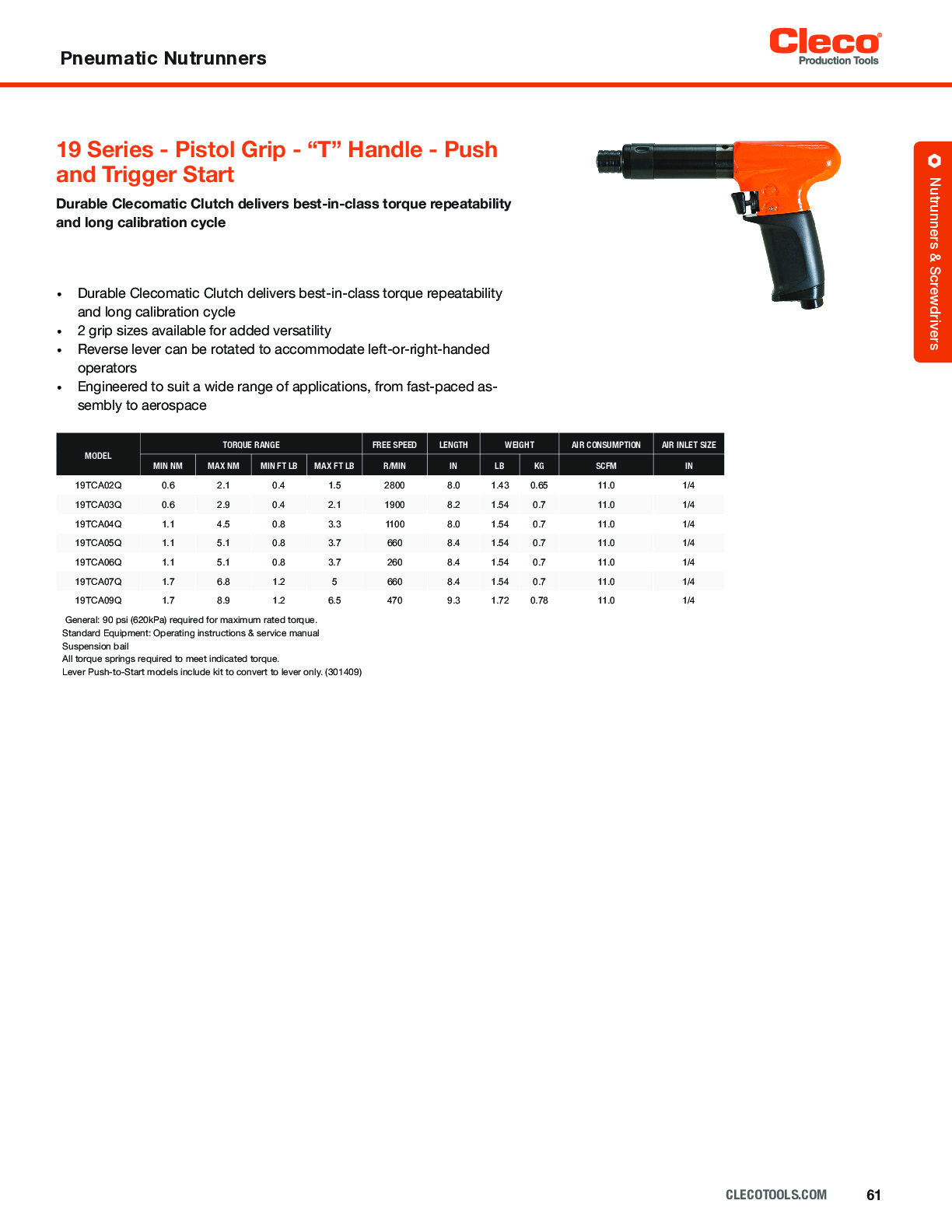

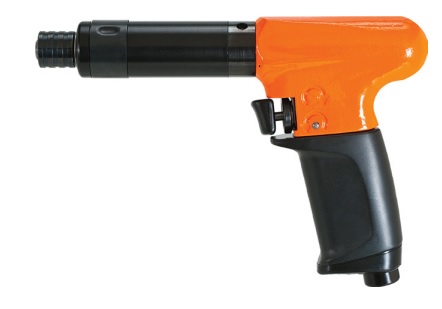

Řada 19 – Pistolová "T" rukojeť – Start stisknutím a spouštěním
Odolná spojka Clecomatic Clutch poskytuje nejlepší opakovatelnost točivého momentu ve své třídě a dlouhý kalibrační cyklus
• K dispozici 2 velikosti rukojetí pro větší všestrannost
• Obratná páka lze otáčet tak, aby vyhovovala levákům nebo pravákům
• Navrženo tak, aby vyhovovalo široké škále aplikací, od rychlé montáže až po letecký průmysl
| MODEL | MIN NM | TORQUE MAX NM | RANGE MIN FT LB |
MAX FT LB | FREE SPEED R/MIN |
LENGTH IN |
WEIGHT LB KG |
AIR CONSUMPTION SCFM |
AIR INLET SIZE IN |
|
|---|---|---|---|---|---|---|---|---|---|---|
| 19TCA02Q | 0.6 | 2.1 | 0.4 | 1.5 | 2800 | 8.0 | 1.43 | 0.65 | 11.0 | 1/4 |
| 19TCA03Q | 0.6 | 2.9 | 0.4 | 2.1 | 1900 | 8.2 | 1.54 | 0.7 | 11.0 | 1/4 |
| 19TCA04Q | 1.1 | 4.5 | 0.8 | 3.3 | 1100 | 8.0 | 1.54 | 0.7 | 11.0 | 1/4 |
| 19TCA05Q | 1.1 | 5.1 | 0.8 | 3.7 | 660 | 8.4 | 1.54 | 0.7 | 11.0 | 1/4 |
| 19TCA06Q | 1.1 | 5.1 | 0.8 | 3.7 | 260 | 8.4 | 1.54 | 0.7 | 11.0 | 1/4 |
| 19TCA07Q | 1.7 | 6.8 | 1.2 | 5 | 660 | 8.4 | 1.54 | 0.7 | 11.0 | 1/4 |
| 19TCA09Q | 1.7 | 8.9 | 1.2 | 6.5 | 470 | 9.3 | 1.72 | 0.78 | 11.0 | 1/4 |

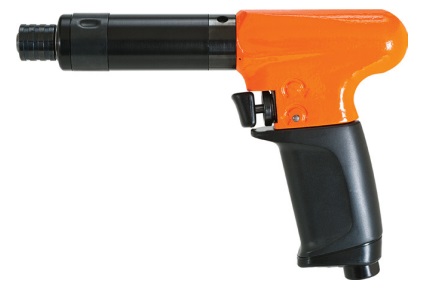

Řada 19 – Pistolová "T" rukojeť – Start spuštěním
Odolná spojka Clecomatic Clutch poskytuje nejlepší opakovatelnost točivého momentu ve své třídě a dlouhý kalibrační cyklus
• K dispozici 2 velikosti rukojetí pro větší všestrannost
• Reverzní páku lze otočit tak, aby vyhovovala levákům nebo pravákům
• Navrženo tak, aby vyhovovalo široké škále aplikací, od rychlé montáže až po letecký průmysl
| MODEL | MIN NM | TORQUE MAX NM |
RANGE MIN FT LB |
MAX FT LB | FREE SPEED R/MIN |
LENGTH IN |
WEIGHT LB KG |
AIR CONSUMPTION SCFM |
AIR INLET SIZE IN |
|
|---|---|---|---|---|---|---|---|---|---|---|
| 19TTA02Q | 0.6 | 2.1 | 0.4 | 1.5 | 2800 | 7.9 | 1.43 | 0.65 | 11.0 | 1/4 |
| 19TTA03Q | 0.6 | 2.9 | 0.4 | 2.1 | 1900 | 8.1 | 1.54 | 0.7 | 11.0 | 1/4 |
| 19TTA04Q | 1.1 | 4.5 | 0.8 | 3.3 | 1100 | 7.9 | 1.54 | 0.7 | 11.0 | 1/4 |
| 19TTA05Q | 1.1 | 5.1 | 0.8 | 3.7 | 660 | 8.3 | 1.54 | 0.7 | 11.0 | 1/4 |
| 19TTA06Q | 1.1 | 5.1 | 0.8 | 3.7 | 260 | 8.3 | 1.54 | 0.7 | 11.0 | 1/4 |
| 19TTA07Q | 1.7 | 6.8 | 1.2 | 5 | 660 | 8.3 | 1.54 | 0.7 | 11.0 | 1/4 |
| 19TTA09Q | 1.7 | 8.9 | 1.2 | 6.5 | 470 | 9.3 | 1.72 | 0.78 | 11.0 | 1/4 |
| 19TTA15Q | 5.1 | 14.7 | 3.7 | 10.8 | 260 | 9.6 | 1.94 | 0.88 | 11.0 | 1/4 |

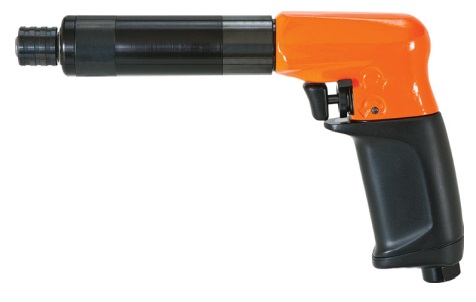

Řada 19 – Pistolová "P" rukojeť – Start stisknutím a spouštěním
Odolná spojka Clecomatic Clutch poskytuje nejlepší opakovatelnost točivého momentu ve své třídě a dlouhý kalibrační cyklus
• K dispozici 2 velikosti rukojetí pro větší všestrannost
• Reverzní páku lze otočit tak, aby vyhovovala levákovi nebo pravákům
• Navrženo tak, aby vyhovovalo široké škále aplikací, od rychlé montáže až po letecký průmysl
| MODEL | MIN NM | TORQUE MAX NM |
RANGE MIN FT LB |
MAX FT LB | FREE SPEED R/MIN |
LENGTH IN |
WEIGHT LB KG |
AIR CONSUMPTION SCFM |
AIR INLET SIZE IN |
|
|---|---|---|---|---|---|---|---|---|---|---|
| 19PCA02Q | 0.6 | 2.1 | 0.4 | 1.5 | 2800 | 8.1 | 1.43 | 0.65 | 11.0 | 1/4 |
| 19PCA03Q | 0.6 | 2.9 | 0.4 | 2.1 | 1900 | 8.3 | 1.50 | 0.68 | 11.0 | 1/4 |
| 19PCA04Q | 1.1 | 4.5 | 0.8 | 3.3 | 1100 | 8.1 | 1.41 | 0.64 | 11.0 | 1/4 |
| 19PCA05Q | 1.1 | 5.1 | 0.8 | 3.7 | 660 | 8.5 | 1.50 | 0.68 | 11.0 | 1/4 |
| 19PCA06Q | 1.1 | 5.1 | 0.8 | 3.7 | 260 | 8.5 | 1.50 | 0.68 | 11.0 | 1/4 |
| 19PCA07Q | 1.7 | 6.8 | 1.2 | 5 | 660 | 8.5 | 1.50 | 0.68 | 11.0 | 1/4 |
| 19PCA09Q | 1.7 | 8.9 | 1.2 | 6.5 | 470 | 9.8 | 1.65 | 0.75 | 11.0 | 1/4 |

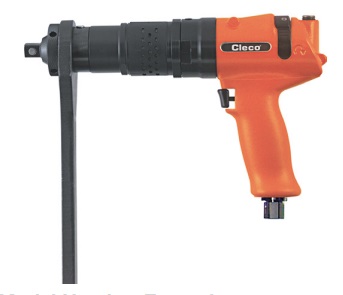

Řada 64 - Pistolová rukojeť - Utahovák otočné tyče - Start spuštěním - Reverzibilní
Vysoký poměr výkonu a hmotnosti, tenký profil poskytuje větší točivý moment
do těžko přístupných kloubů
• Pevná převodovka je navržena tak, aby vydržela vysoký výstupní točivý moment
• Horní a spodní přívody vzduchu zvyšují univerzálnost výroby
• Nízká hmotnost s měkkou rukojetí pro lepší ergonomii
| MODEL | TORQUE RANGE | FREE SPEED | LENGTH | WEIGHT | OUTPUT DRIVE | AIR CONSUMPTION | AIR INLET SIZE | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| MIN NM | MAX NM | MIN FT LB | MAX FT LB | R/MIN | IN | LB | KG | SCFM | IN | ||
| 64TTK75D4 | 56.0 | 75.0 | 41.0 | 55.0 | 340 | 11.5 | 6.3 | 2.86 | 1/2 SQUARE DRIVE | 60 | 3/8 |
| 64TTS110D4 | 83.0 | 110.0 | 61.0 | 81.0 | 225 | 11.5 | 6.3 | 2.86 | 1/2 SQUARE DRIVE | 60 | 3/8 |
| 64TTS140D4 | 105.0 | 140.0 | 77.0 | 103.0 | 180 | 11.5 | 6.3 | 2.86 | 1/2 SQUARE DRIVE | 60 | 3/8 |
| 64TTK150D6 | 113.0 | 150.0 | 83.0 | 111.0 | 160 | 12.5 | 8.2 | 3.72 | 3/4 SQUARE DRIVE | 60 | 3/8 |
| 64TTS150D6 | 113.0 | 150.0 | 83.0 | 111.0 | 160 | 12.5 | 8.2 | 3.72 | 3/4 SQUARE DRIVE | 60 | 3/8 |
| 64TTS175D6 | 131.0 | 175.0 | 97.0 | 129.0 | 135 | 12.5 | 8.2 | 3.72 | 3/4 SQUARE DRIVE | 60 | 3/8 |
| 64TTK205D6 | 153.0 | 205.0 | 113.0 | 151.0 | 115 | 12.5 | 8.2 | 3.72 | 3/4 SQUARE DRIVE | 60 | 3/8 |
| 64TTS205D6 | 154.0 | 205.0 | 113.0 | 151.0 | 115 | 12.5 | 8.2 | 3.72 | 3/4 SQUARE DRIVE | 60 | 3/8 |
| 64TTS255D6 | 191.0 | 255.0 | 141.0 | 188.0 | 95 | 12.5 | 8.2 | 3.72 | 3/4 SQUARE DRIVE | 60 | 3/8 |
| 64TTK345D6 | 259.0 | 345.0 | 191.0 | 254.0 | 70 | 12.5 | 8.2 | 3.72 | 3/4 SQUARE DRIVE | 60 | 3/8 |
| 64TTS345D6 | 259.0 | 345.0 | 191.0 | 254.0 | 70 | 12.5 | 8.2 | 3.72 | 3/4 SQUARE DRIVE | 60 | 3/8 |
| 64TTK425D6 | 319.0 | 425.0 | 235.0 | 313.0 | 55 | 12.5 | 8.2 | 3.72 | 3/4 SQUARE DRIVE | 60 | 3/8 |
| 64TTK570D6 | 428.0 | 570.0 | 315.0 | 420.0 | 42 | 13.0 | 8.6 | 3.9 | 3/4 SQUARE DRIVE | 60 | 3/8 |
| 64TTS570D6 | 428.0 | 570.0 | 315.0 | 420.0 | 42 | 13.0 | 8.6 | 3.9 | 3/4 SQUARE DRIVE | 60 | 3/8 |
| 64TTS640D8 | 480.0 | 640.0 | 354.0 | 472.0 | 32 | 15.9 | 14.5 | 6.58 | 1 SQUARE DRIVE | 60 | 3/8 |
| 64TTS1260D8 | 945.0 | 1260 | 697.0 | 930.0 | 16 | 15.9 | 14.5 | 6.58 | 1 SQUARE DRIVE | 60 | 3/8 |
| 64TTS90D4 | 68.0 | 90.0 | 50.0 | 66.0 | 270 | 11.5 | 6.3 | 2.86 | 1/2 SQUARE DRIVE | 60 | 3/8 |
